28圈安徽28圈隔膜耐振压力表选型号报价格及产品详细内容由隔膜耐振压力表厂家安徽28圈集团股份整理，隔膜耐振压力表属于28圈压力表分类产品，如果您还有其他关于隔膜耐振压力表型号选择报价格等问题，欢迎垂询我司隔膜耐振压力表生产厂家。

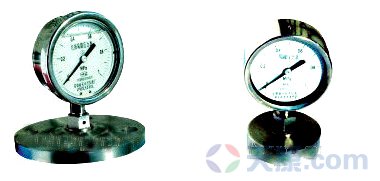

1、28圈去隔膜耐振压力表概述

隔膜式压力表由两部分组成:隔膜隔离装置和匹配压力表 广泛应用于石油、化工、制药、食品、造纸等行业，测量腐蚀性强、粘度高、易结晶、含有固体颗粒的液体介质压力 耐振隔膜式压力表由于其耐用压力表，有效消除了介质脉动和环境振动的影响，使仪器指示稳定可靠，同时提高了仪器的使用寿命。

2、28圈隔膜耐振压力表规格示意

3、28圈隔膜耐振压力表技术参数

产品型号



YML-100
YML-150



YNML-100
YNML-150



YMF-100
YMF-150



YNMF-100
YNMF-150



公称直径



螺纹连接
M20×1.5



发兰连接
28圈 (按GB9113-88)



28圈 测量范围(Mpa)



0～0.1; 0～0.16; 0～0.25; 0～0.4; 0～0.6;
0～1; 0～1.6; 0～2.5; 0～4; 0～6;



使用环境条件



温度-40～70.C; 相对湿度≤85%



耐振等级



V.H.3



V.H.4



V.H.3



V.H.4



隔离表头



公称直径



28圈 Φ100; Φ150



类 别



一 般



耐 振



一 般



耐 振



精度等级



1.5; 2.5



隔离装置



法兰材料



28圈 1Cr18Ni9Ti



膜片材料



28圈 不锈钢、哈氏合金、等



填充工作液



甲基硅油、甘油等

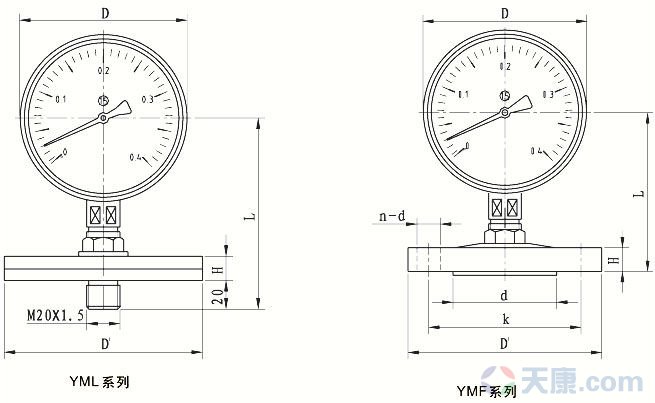

4、隔膜耐振压力表外形尺寸

型 号



D



H



h



28圈 0～0.16Mpa



0.25～6Mpa



D'



d



k



n-d



D'



d



k



n-d



YML-100
YNML-150



Φ100



138



24



Φ92



 



 



 



Φ92



 



 



 



YML-100
YNML-150



Φ150



162



24



Φ92



 



 



 



Φ92



 



 



 



YMF-100
YNMF-150



Φ100



117



20



Φ140



Φ76



Φ100



4-Φ18



Φ140



Φ76



Φ100



4-Φ18



YMF-100
YNMF-150



Φ150



141



20



Φ140



Φ76



Φ100



4-Φ18



Φ140



Φ76



Φ100



28圈 4-Φ18
